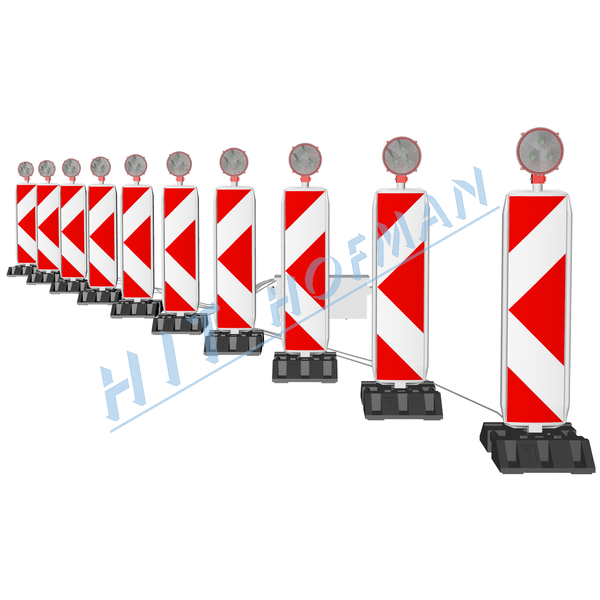

Großer Leuchtensatz VLS-10 LED

10 LED-Leuchten-Satz hält ununterbrochen blinkend mit dem Akku 12V/180Ah beim Modus 1 bis zu 26 Tagen und beim Modus 3 bis zu 9 Tagen

Große Leuchtensatz ist eine Signaleinrichtung zur Verkehrsregulierung in Quer- sowie Längsabsperrungen im Straßenverkehr auf einer Länge von bis zu 100m.

Wenn man mehr als 10 Leuchten synchronisieren möchte, entsteht durch das Anreihen von zwei Steuergeräten ein Satz von 20 Leuchten. Beide Steuergeräte müssen mit einen Verbindungskonnektor und -kabel angeschlossen werden.

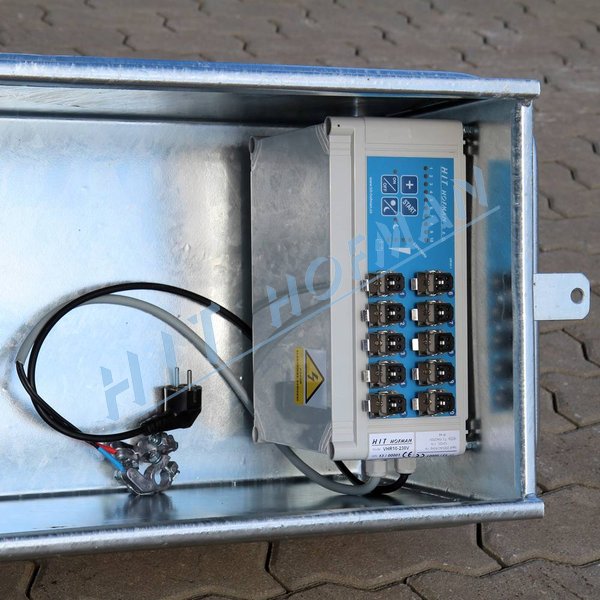

Großes Steuergerät VLR10-230V/12V LED

  • zum Steuergerät können bis zu 10 LED-Leuchten SSL-xx angeschlossen werden
  • Steuergerät verfügt über 10 Arbeitsmodi:
  1. Lauflicht - Einzellicht /Führungslicht/ von 1 bis 10 = Signalleuchten werden einzeln nacheinander eingeschaltet und nacheinander ausgeschaltet
  2. Lauflicht - Zweilicht /Führungslicht/ von 1 bis 10 = zwei Signalleuchten werden nacheinander eingeschaltet und nacheinander ausgeschaltet
  3. Auf-/Abbaulicht = Signalleuchten werden einzeln nacheinander eingeschaltet bis alle leuchten von 1 bis 10 und nacheinander ausgeschaltet von 1 bis 10
  4. Auf-/Abbaulicht = Signalleuchten werden einzeln nacheinander eingeschaltet bis alle leuchten von 1 bis 10 und dann schalten sich alle gleichzeitig aus
  5. Aufbaulicht mit Nachblinken = Signalleuchten werden einzeln nacheinander eingeschaltet bis alle leuchten von 1 bis 10 und dann schalten sich alle gleichzeitig aus und blinken noch einmal alle gleichzeitig
  6. Lauflicht - Einzellicht /Führungslicht/ von 1 und 6 bis 5 und 10 = Signalleuchten werden einzeln nacheinander eingeschaltet und nacheinander ausgeschaltet
  7. Auf-/Abbaulicht = Signalleuchten werden einzeln nacheinander eingeschaltet bis alle leuchten von 1 und 6 bis 5 und 10 und nacheinander ausgeschaltet von 1 und 6 bis 5 und 10
  8. Auf-/Abbaulicht = Signalleuchten werden einzeln nacheinander eingeschaltet bis alle leuchten von 1 und 6 bis 5 und 10 und dann schalten sich alle gleichzeitig aus
  9. Aufbaulicht mit Nachblinken = Signalleuchten werden einzeln nacheinander eingeschaltet bis alle leuchten von 1 und 6 bis 5 und 10 und dann schalten sich alle gleichzeitig aus und blinken noch einmal alle gleichzeitig
  10. Gerade Leuchten blinken abwechselnd mit den ungeraden
  • ermöglicht die Wahl zwischen 24-Stunden-Betrieb oder Nacht-Betrieb
  • Dämmerungsautomatik, dank Elektronik verfügen die Leuchten über hinterlegtes Dauerlicht für bessere Orientierung
  • weiter wird der Akku durch die Elektronik vor Umpolung und Tiefentladung geschützt
  • beim 230V-Stromausfall schaltet das Steuergerät automatisch auf 12V Akku um
  • bei 230V-Stromversorgung bei gleichzeitig angeschlossenem Akku ist die Kapazität des (angeschlossenen) Akkus mittels eines Ladestromkreises an die Steuerelektronik angeschlossen (es kommt zu keiner Selbstentladung des Akkus)

Großes Steuergerät VLR10-12V LED verfügt über die gleiche Funktionen, kann aber nur von einem 12V-Akku gespeist werden.

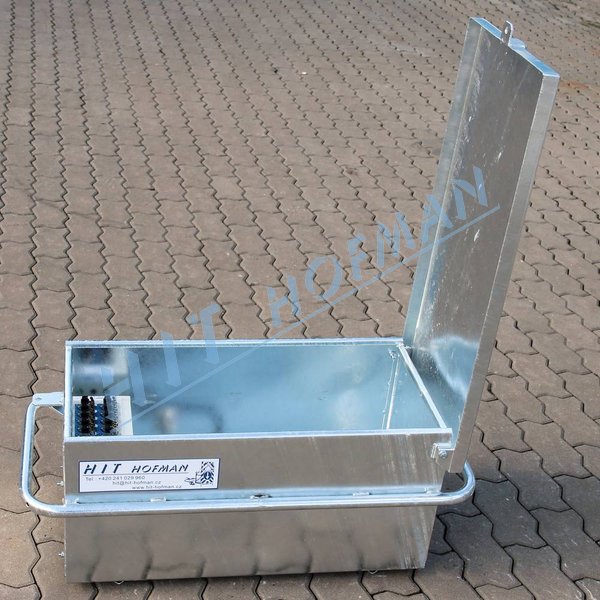

Schutz vom Steuergerät und Akku

  • Leuchten-Steuergerät ist in einem verschließbaren Standard-Akkukasten oder in einem verstärkten Sicherheitsakkukasten zusammen mit dem Akku bis zu 12V/230Ah platziert
  • Akkukasten schützt den Akku und das Leuchten-Steuergerät vor Wetter und Diebstahl

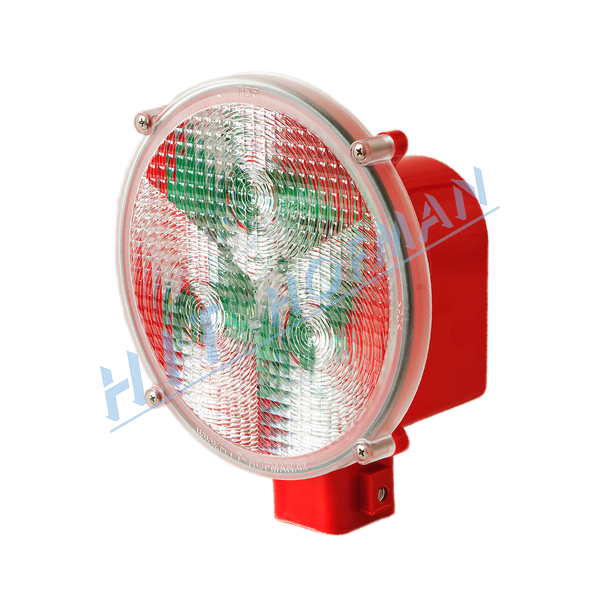

Satz Leuchte SSL-xx LED

  • LED-Leuchte ø200mm EN 12352  L8H
  • Leuchte wird durch ein Kabel von 10, 20, 30, 40, 50m mit einem Konnektor verbunden
  • Leuchte kann auf ein Profil von ø43mm oder 40x40mm befestigt werden

Technische Verbrauchsangaben in der Tabelle beziehen sich auch einen 10 Leuchten-Satz und ausgewählte Modi.

Technische Daten

Spannung 12V= / 230V/50Hz
Stromaufnahme 12V= 1.   Tag 0,37A     Nacht 0,19A
Mittl. Stromaufnahme 12V= 1.   6,8Ah / 24 Stunden
Stromaufnahme 12V= 2.   Tag 0,74A     Nacht 0,38A
Mittl. Stromaufnahme 12V= 2.   13,6Ah / 24 Stunden
Stromaufnahme 12V= 3.   Tag 1,31A     Nacht 0,34A
Mittl. Stromaufnahme 12V= 3.   19,8Ah / 24 Stunden
Stromaufnahme 12V= 4.   Tag 1,23A     Nacht 0,33A
Mittl. Stromaufnahme 12V= 4.   18,7Ah / 24 Stunden
Stromaufnahme 12V= 5.   Tag 0,80A     Nacht 0,26A
Mittl. Stromaufnahme 12V= 5.   12,7Ah / 24 Stunden
Stromaufnahme 12V= 10.   Tag 1,16A     Nacht 0,32A
Mittl. Stromaufnahme 12V= 10.   17,7Ah / 24 Stunden
Schutzart IP55

Produkte

Artikel Nr. Produktbezeichnung Anzahl
1-090-000121 Satz Leuchte SSL-10 LED St. Preisanfrage
1-090-000122 Satz Leuchte SSL-20 LED St. Preisanfrage
1-090-000123 Satz Leuchte SSL-30 LED St. Preisanfrage
1-090-000124 Satz Leuchte SSL-40 LED St. Preisanfrage
1-090-000125 Satz Leuchte SSL-50 LED St. Preisanfrage
1-090-000210 Akkukasten Gross mit Steürgerat VLR10-230V/12V LED St. Preisanfrage
1-090-000220 Sicherheitsakkukasten mit Steürgerat VLR10-230V/12V LED St. Preisanfrage
1-090-000250 Akkukasten Gross mit Steürgerat VLR10-12V LED St. Preisanfrage
1-090-000260 Sicherheitsakkukasten mit Steürgerat VLR10-12V LED St. Preisanfrage
1-099-000050 Verweiterung VR um Konektor für Verbindungskabel St. Preisanfrage
1-099-000100 Verbindungskabel PK-R-100 St. Preisanfrage
